LAPORAN PRAKTIKUM JARINGAN KOMPUTER KE-2 "Membuat Kabel UTP "

Urutan pengkabelan pun berbeda antara Cross (Crossover) dan (Straight-through). Berikut kita bahas cara pembuatannya. Sebelumnya kita persiapkan peralatan yg dibutuhkan.

1. Kabel UTP Seperlunya

2. RJ-45 (8P8C modular jack)


3. Crimp Tool


4. Cable Tester

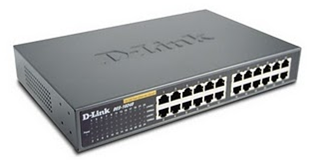

5. Switch



Langkah Percobaan :
Kita ibaratkan dalam satu panjang kabel memiliki kedua ujung sebut saja ujung A dan ujung B


A_____________________B

Langkah :
a. Kupas bungkus terluar kabel UTP menggunakan crimp tool, akan terlihat 8 kabel kecil warna-warni.
b. Urutkan kabel sesuai urutan yang diinginkan, T568A atau T568B

Straight (Straight-through)
Ujung A dan Ujung B
Kedua ujung kabel dibuat sama persis urutannya seperti pada gambar disamping.
Urutannya adalah:
1.Putih-orange – 2.Orange
3.Putih-hijau - 4.Biru
5.Putih-biru - 6.Hijau
7.Putih-coklat - 8.Coklat

(Perhatikan gambar di bawah ini)



Sedangkan pada :
Cross (Crossover)

Ujung A
Sedangkan pada pembuatan kabel PC-to-PC, kita menggunakna urutan yg berbeda pada salah satu Kabel..
Pada Ujung A Urutannya adalah:
1.Putih-orange - 2.Orange
3.Putih-hijau - 4.Biru
5.Putih-biru - 6.Hijau
7.Putih-coklat - 8.Coklat

Pada Ujung B
Urutannya adalah:
1.Putih-hijau - 2.Hijau
3.Putih-orange - 4.Biru
5.Putih-biru - 6.Orange
7.Putih-coklat - 8.Coklat
Atau cara singkatnya sama seperti membuat urutan pada ujung kabel Straight hanya saja urutan no.1 dirubah
menjadi no.3 dan no.2 menjadi no.6

6. Masukkan ujung2 kabel dengan cara mendorong hingga mentok pada ujung bagian dalam RJ-45
7. Gunakan crimping tool untuk memasang RJ-45. Masukkan pada lubang RG-45 (bagian paling besar) dan jepit
hingga terdengar suara.
8. Test kabel dengan cable tester. Jika kedelapan lampu led menyala bergantian sesuai urutannya, berarti sudah
tersambung dengan baik.
